在日益發展的測量控制系統技術中，目前對接口的標準化問題引起了各國廣泛的探討。筆者從事高低溫試驗箱及環境試驗設備多年，根據國際標準化組織所推薦的高低溫試驗箱接口：分為RS232接口和RS485接口，詳情如下：

RS232接口是1970年由美國電子工業協會(EIA)聯合貝爾系統、調制解調器廠家及計算機終端生產廠家共同制定的用于串行通訊的標準。它的全名是“數據終端設備(DTE)和數據通訊設備(DCE)之間串行二進制數據交換接口技術標準”該標準規定采用一個25個腳的 DB25連接器，對連接器的每個引腳的信號內容加以規定，還對各種信號的電平加以規定。DB25的串口一般只用到的管腳只有2(RXD)、3(TXD)、7(GND)這三個，隨著設備的不斷改進，現在DB25針很少看到了，代替他的是DB9的接口，DB9所用到的管腳比DB25有所變化，是2(RXD)、3(TXD)、5(GND)這三個。因此現在都把RS232接口叫做DB9。

元器件常識：市場上把公頭的接插件叫做DRXX，母頭的叫DBXX，比如我們電腦上的串口，在市場上叫做DR9，不是DB9，很多人都誤叫做DB9，實際上的DB9是兩個把兩個DR9互相連接在一起的接口，把所有的串口設備接口都統一叫做RS232接口。

RS485接口的電氣特性：邏輯“1”以兩線間的電壓差為+(2—6) V表示;邏輯“0”以兩線間的電壓差為-(2—6)V表示。接口信號電平比RS-232降低了，就不易損壞接口電路的芯片，且該電平與TTL電平兼容，可方便與TTL 電路連接。RS-485的數據高傳輸速率為10Mbps，接口是采用平衡驅動器和差分接收器的組合，抗共模干能力增強，即抗噪聲干擾性好。在高低溫試驗箱中 RS-485接口的大傳輸距離標準值為4000英尺，實際上可達 3000米，另外RS-232接口在總線上只允許連接1個收發器，即單站能力。而RS-485接口在總線上是允許連接多達128個收發器。即具有多站能力,這樣用戶可以利用單一的RS-485接口方便地建立起設備網絡。因?yàn)镽S485接口組成的半雙工網絡，一般只需二根連線(我們一般叫AB線)，所以RS485接口均采用屏蔽雙絞線傳輸。

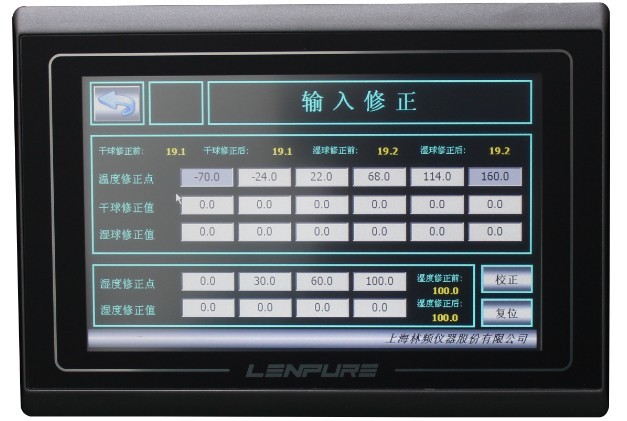

本文詳細講解了高低溫試驗箱控制儀表中RS232接口和RS485接口，希望對客戶的選型和使用有所幫助。
