PV1210是車和附件腐蝕試驗，用于在進行整體油漆的車身，車身鋼板，組件和帶有不同耐腐蝕保護涂層構(gòu)件的樣件和批量檢驗時的腐蝕試驗，以下是鹽霧試驗箱標準制定的部件試驗：
做一個完整試驗需要至少有5個部件，構(gòu)件或其截面依據(jù)DIN53 167進行試驗，必須通過分離/打開車身使得鹽霧可以接觸到空腔內(nèi)部，必要時在試驗前必須對無保護措施的邊緣部分進行覆蓋。
鹽霧試驗箱標準評定方法：在15/30/60和90次循環(huán)試驗后，試樣的測定關(guān)系到：腐蝕方式（覆蓋層和母體金屬腐蝕）、腐蝕類型（表面或邊緣生銹）、腐蝕條件和步驟以及鑒于腐蝕保護層狀態(tài)的其它改變，例如：裂縫分化、氣泡及類似等等。
為了試驗油漆鋼板上的分化現(xiàn)象，能夠采用無損熱敏方法進行缺陷位置的展開和膨脹的質(zhì)量評定，在試驗記錄中必須說明：試驗物體（例如油漆鋼板）、防腐蝕措施（例如油漆涂層百度：鋼板中間測量96UM）、試驗（開始/結(jié)束）。
評定：
母體金屬腐蝕開始：如在經(jīng)過15次循環(huán)試驗后：表面腐蝕RI2
氣泡形成：如在經(jīng)過18次循環(huán)試驗后：m2/g4
裂縫分化：如WB-3MM
試驗結(jié)束：如在經(jīng)過30次循環(huán)試驗后
附：有關(guān)周循環(huán)試驗的示例：

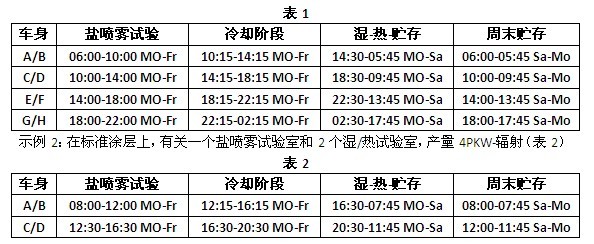

示例1：在5：30-22：30的生產(chǎn)運行時間上，有關(guān)一個鹽噴霧和4個濕熱試驗室（表1）每個試驗循環(huán)周期改裝時間大2次15分鐘， 產(chǎn)量8PKW-車身。
